全自動探針台是我司自主研發設計制造的一款設備，主要對晶圓制造中的晶圓CP測試。本設備采用針接觸式測試，可提供多個可調測試針及探針座；測試機與探針台直接鏈接，使晶圓上的晶粒依次與探針接觸，把測試機上輸出的信号精準地輸送至晶圓表面，快速高效的完成，對芯片進行各種電性及光效參數測試，自動完成篩選芯片的生産良率和效率，進而助力芯片後續的生産使用提質增效。

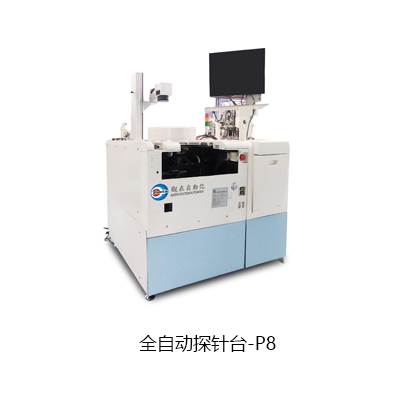

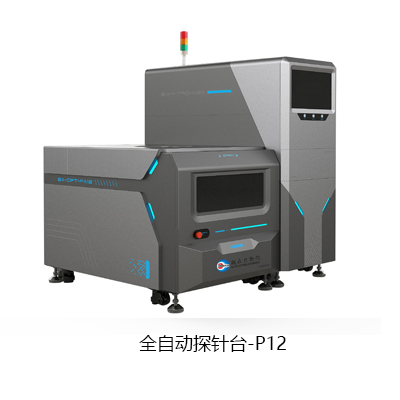

全自動探針台
概述
特點
1、高效、高精度測試，運行速度超200mm/s；
2、支持單點和連續測試；
3、測試箱與機台直連自動控制，快速切換測試針卡；
4、全自動控制系統，測試軟件簡潔高效。
适用産品：
4/6/8/12″晶圓自動檢測
技(jì )術參數
|
産品名稱 |
全自動探台針
|
|
産品型号 |
P8/P12 |
|
晶圓規格參數 |
6 / 8 / 12英寸 .厚度300-1000㎛ |
|
Die Size |
300-76000㎛ |
|
設備行程 |
X:0-350mm；Y:0-800mm，Z:0-70mm |
|
設備精度/分辨率 |
X Y Z ≤2㎛ / 0.1㎛ |
|
XYZ軸最大運行速度 |
260mm/s |
|
Theta參數 |
範圍：±5° / 精度0.001° |
|
機台尺寸 |
2*1.8*1.8m（長寬高） |
|
機台重量 |
2600kg |
